电车线
一、接触线（又称电机车架空线、龙门吊电车滑线）：

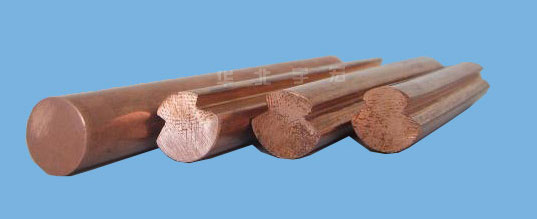

1、铜接触线（又称双沟铜线，裸铜线）：CT系列（CT85、CT110、CT120、CT150）。采用无氧铜生产，具有高导电率、高强度的特性。
铁标（TB/T2890-2005)铜接触线机械性能，结构尺寸表
|
型号 |
拉断力
kN
不小于 |
伸长率
%
不小于 |
扭转
（至破坏）
圈数不小于 |
反复弯曲（至断裂） |
卷绕 |
电阻率20℃ Ω㎜2/m
不大于 |
|
弯曲半径
mm |
次数不小于 |
直径 |
圈数不小于 |
|
CT85 |
32.25 |
3.0 |
5 |
30 |
6 |
1d |
3 |
0.01777 |
|
CT110 |
39.96 |
3.0 |
5 |
30 |
6 |
1d |
3 |
|
CT120 |
43.56 |
3.0 |
5 |
30 |
6 |
1d |
3 |
|
CT150 |
54.36 |
3.0 |
5 |
30 |
6 |
1d |
3 |
|
型号 |
计算截面积
(mm2) |
尺寸及偏差（mm） |
角度及偏差 |
参数单位
质量
（kg/km） |
A
±1% |
B
±2% |
C
±2% |
D
+4%
-2% |
E |
K |
R |
G |
H |
|
±1° |
|
CT85 |
86 |
10.80 |
10.76 |
9.40 |
7.24 |
6.80 |
4.60 |
0.40 |
27 |
51 |
769 |
|
CT110 |
111 |
12.34 |
12.34 |
9.73 |
7.24 |
6.80 |
4.47 |
0.40 |
27 |
51 |
992 |
|
CT120 |
121 |
12.90 |
12.90 |
9.76 |
7.24 |
6.80 |
4.35 |
0.40 |
27 |
51 |
1082 |
|
CT150 |
151 |
14.40 |
14.40 |
9.71 |
7.24 |
6.80 |
4.00 |
0.40 |
27 |
51 |
1350 |
国标（GB/12971.2-91）铜接触线机械性能，结构尺寸表
标程截面
mm2 |
计算截面积
mm2 |
尺寸及偏差（mm） |
角度及偏差 |
参数单位
质量
㎏/㎞ |
A
±1% |
B
±2% |
C
±2% |
D
+4%
-2% |
E |
K |
R |
G |
H |
|
±1° |
|
65 |
65.2 |
9.30 |
10.19 |
8.05 |
5.70 |
5.32 |
2.50 |
0.60 |
35 |
50 |
580.00 |
|
85 |
85.4 |
10.80 |
11.76 |
8.05 |
5.70 |
5.32 |
2.50 |
0.60 |
35 |
50 |
760.00 |
|
85(T) |
86.8 |
11.00 |
11.00 |
8.50 |
6.12 |
5.70 |
1.50 |
0.38 |
27 |
51 |
771.00 |
|
100 |
100.1 |
11.80 |
12.81 |
8.05 |
5.70 |
5.32 |
2.50 |
0.60 |
35 |
50 |
890.00 |
|
110 |
109.6 |
12.34 |
12.34 |
8.50 |
6.12 |
5.70 |
2.50 |
0.38 |
27 |
51 |
974.50 |
|
150 |
150.7 |
14.40 |
14.40 |
9.75 |
7.27 |
6.85 |
3.20 |
0.38 |
27 |
51 |
1339.50 |
标程截面
mm2 |
拉断力N
不小于 |
伸长率%
不小于 |
扭转次
不小于 |
反复弯曲 |
电阻率
Ω㎜2/m
20℃时不大于 |
|
弯曲半径
mm |
次数
不小于 |
|
65 |
24200 |
2.5
|
3 |
20 |
8 |
0.01777 |
|
85 |
29750 |
2.7 |
3 |
25 |
8 |
|
85（T） |
30200 |
2.7 |
3 |
25 |
8 |
|
100 |
34610 |
2.9 |
3 |
25 |
8 |
|
110 |
37740 |
3.0 |
3 |
25 |
8 |
|
150 |
51390 |
3.3 |
3 |
30 |
8 |
2、铜合金接触线：铜银合金CTAH系列(CTAH85,CTAH110,CTAH120,CTAH150)，
铜镁合金CTMH系列(CTMH110,CTMH120,CTMH150)；
3、内包式钢铝复合接触线:
GLCN系列（GLCN195,GLCN250）；
4、外露式钢铝复合接触线:
CGLW系列（CGLW100,CGLW173,CGLW215）;
5、钢芯铝合金复合接触线:
CGLHD系列（CGLHD195,CGLHD260,CGLHJ260）;
6、铝合金接触线：CLHA系列(CLHA
130, CLHA 170, CLHA
200)；
二、吊线金具（又称吊线紧具、吊线器）：
1、集电器总成（受电器），集电头，碳滑块，接线铜梗，铜铝过渡（SLT-1,SLT-2），碟式铜馈电线夹；
2、链式悬吊总成，硬性悬吊总成，装甲吊线器，曲线吊线器（WX-001），酚醛吊线器(AK-1)；
3、吊线瓷瓶（CD-1,WX-1），硬性瓷瓶（WX-02），针式瓷瓶（P-6-10-15），链悬瓷瓶，硬性夹板(120mm,150mm,300mm)，牵线器(XK-1)，吊线板；
4、单线夹(DXK-1,DXT-1),双线夹（DXK-2，BXT-2），并接线夹(BJK-1,BJK-2，BJK-1,BJT-2，BJKT-1)，卡环线夹（KH-1），铝馈线夹(KDL-1)，铜馈线夹(KDT-1)，搭接线夹（DA-1）,终端线夹(ZD-1-2-3),吊弦线夹（DJ-1），压线管单线夹，压线板单线夹，链悬线夹，钢绳卡子（12mm-15mm）；
5、分区开关（HHP1-200，HHP1-200-600），分区绝缘器(F-1,F-2)，绝缘子（J-1,J-2，J-4.5），绝缘道夹板，终端调节钩（TJ-12，TJ-16），横吊线钩,单弦壁，双弦壁。 |
