一、 CMC-3A密集型插接式母线槽
CMC-3A母线槽是我厂在吸收消化日本母线技术的基础上研制开发的第一代母线产品。

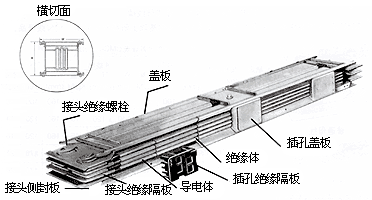

1、母线结构及电流等级表CMC-3A铝质母线。
额定
电流 |
每相母线
(mm) |
3线制 |
4线制 |
5线制 |
W
(mm) |
H
(mm) |
重量
kg/M |
W
(mm) |
H
(mm) |
重量
kg/M |
W
(mm) |
H
(mm) |
重量
kg/M |
250 |
6×40 |
125 |
100 |
9 |
140 |
100 |
11 |
160 |
100 |
12 |
400 |
6×50 |
125 |
120 |
11 |
140 |
120 |
13 |
160 |
120 |
14 |
630 |
6×60 |
125 |
120 |
13 |
140 |
120 |
15 |
160 |
120 |
16 |
800 |
6×80 |
125 |
170 |
16 |
140 |
170 |
19 |
160 |
170 |
21 |
1000 |
6×100 |
125 |
170 |
18 |
140 |
170 |
23 |
160 |
170 |
26 |
1250 |
6×140 |
125 |
230 |
23 |
140 |
230 |
28 |
160 |
230 |
33 |
1600 |
6×170 |
125 |
230 |
29 |
140 |
230 |
31 |
160 |
230 |
36 |
2、CMC-3A铜质母线
额定
电流 |
每相母线
(mm) |
3线制 |
4线制 |
5线制 |
W
(mm) |
H
(mm) |
重量
kg/M |
W
(mm) |
H
(mm) |
重量
kg/M |
W
(mm) |
H
(mm) |
重量
kg/M |
100 |
3×30 |
125 |
70 |
13 |
120 |
80 |
15 |
130 |
80 |
16.5 |
250 |
6×30 |
125 |
100 |
15 |
140 |
100 |
18 |
160 |
100 |
19.5 |
400 |
6×40 |
125 |
100 |
18 |
140 |
100 |
22 |
160 |
100 |
20.5 |
630 |
6×50 |
125 |
120 |
19 |
140 |
120 |
23 |
160 |
120 |
25 |
800 |
6×60 |
125 |
120 |
25 |
140 |
120 |
25 |
160 |
120 |
26 |
1000 |
6×80 |
125 |
170 |
30 |
140 |
170 |
31 |
160 |
170 |
34 |
1250 |
6×110 |
125 |
170 |
41 |
140 |
170 |
39 |
160 |
170 |
42 |
1600 |
6×150 |
125 |
230 |
44 |
140 |
230 |
51 |
160 |
230 |
54 |
2000 |
6×150 |
125 |
230 |
50 |
140 |
230 |
55 |
160 |
230 |
58 |
2500 |
6x185 |
125 |
260 |
57 |
140 |
260 |
63 |
160 |
260 |
67 |
3000 |
2×6×140 |
125 |
310 |
80 |
140 |
360 |
98 |
160 |
360 |
102 |
3500 |
2×6×170 |
125 |
520 |
88
|
140 |
520 |
110 |
160 |
520 |
115 |
4000 |
2×8×150 |
125 |
520 |
100 |
140 |
520 |
126 |
160 |
520 |
130 |
二、 CFW-3A插接式高强度封闭母线槽
本母线集空气与密集母线之优点,既能承受较强的电动力,又具较好的散热性能,大大提高了其载荷能力。加之外壳结构设计,采用成型机成型,使其具有非凡的支撑强度,可保证连接6m母线中心沿重70公斤的压力,跨度不超过15mm,觖决了大跨度安装无法支撑吊装的困惑。

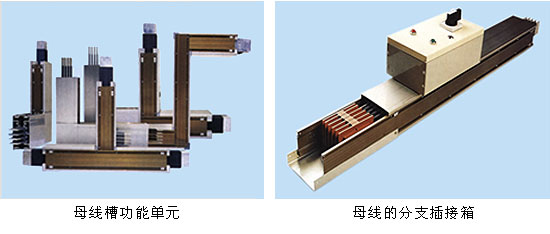

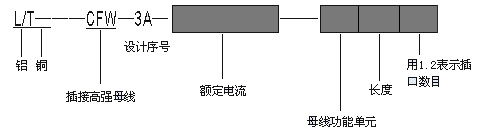

母线功能单元代号表
代号 |
名称 |
代号 |
名称 |
PT |
普通母线 |
P |
膨胀节头 |
S |
始端母线 |
BY |
变容量接头 |
Z |
终端盖 |
BX |
调节接头 |
LS |
L型水平接头 |
SC |
十字型垂直接头 |
LC |
L型垂直接头 |
ZS |
Z型水平接头 |
TS |
T型水平接头 |
ZC |
Z型垂直接头 |
TC |
T型垂直接头 |
SH |
始端进线盒3 |
分岔母线:分支电流≥250A以上采用分岔母与插接开关箱连接,可保证面接触的效果,更为安全。
|
|
插接箱外型尺寸表
电流 |
LXKXH |
100A(轻型) |
270×180×137 |
100A |
410×240×130 |
250A |
550×285×175 |
630A |
700×320×190 |
|
插接开关箱内装自动空气开关(型号可根据用户选择)确保分载,短路保护。规格为100A、250A、630A,整定值根据用户选择,并生产组合配电、动力插接箱。
插接箱的插脚是重要的部件。本厂独有的工艺在插脚另加二块65猛弹簧钢片,确保插接200次以上仍具有良好的弹性接触。
CFW-3A插接式高强封闭母线槽
额定
电流
A |
3线制 |
4线制 |
5线制 |
W
(mm) |
H
(mm) |
重量
kg/M |
W
(mm) |
H
(mm) |
重量
kg/M |
W
(mm) |
H
(mm) |
重量
kg/M |
250 |
159 |
104 |
14 |
159 |
104 |
15 |
159 |
104 |
15.5 |
400
|
159 |
116 |
15 |
159 |
116 |
16.5 |
159 |
116 |
16.5 |
630 |
159 |
132 |
17 |
159 |
132 |
18.5 |
159 |
132 |
20 |
800 |
159 |
148 |
19 |
159 |
148 |
21 |
159 |
148 |
22.5 |
1000 |
159 |
188 |
20 |
159 |
188 |
22 |
159 |
188 |
24 |
1250 |
159 |
196 |
21.5 |
159 |
196 |
25 |
159 |
196 |
26 |
1600 |
159 |
216 |
24 |
159 |
216 |
27 |
159 |
216 |
30.5 |
CMW-3A铝质母线
额定
电流
A |
3线制 |
4线制 |
5线制 |
W
(mm) |
H
(mm) |
重量
kg/M |
W
(mm) |
H
(mm) |
重量
kg/M |
W
(mm) |
H
(mm) |
重量
kg/ |
250 |
159 |
91 |
17 |
159 |
91 |
19 |
159 |
91 |
21 |
400
|
159 |
101 |
19 |
159 |
101 |
21.5 |
159 |
101 |
24 |
630 |
159 |
111 |
21 |
159 |
111 |
24 |
159 |
111 |
27 |
800 |
159 |
116 |
24 |
19 |
116 |
28 |
159 |
116 |
31.5 |
1000 |
159 |
141 |
26.5 |
19 |
141 |
32 |
159 |
141 |
35.5 |
1250 |
159 |
176 |
33.5 |
19 |
176 |
42 |
159 |
176 |
46 |
1600 |
159 |
196 |
41.5 |
159 |
196 |
45 |
159 |
196 |
59 |
2000 |
254 |
136 |
74 |
254 |
136 |
76 |
254 |
136 |
82 |
2500 |
254 |
165 |
75 |
254 |
165 |
90 |
254 |
165 |
104 |
3150 |
254 |
201 |
85 |
254 |
201 |
107 |
254 |
201 |
120 |
CFW-3A铜质母线

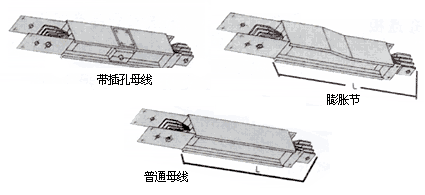

三、带插孔母线、插接箱
本母线之特优功能,可在一米长度安排二个插口,如二面插口即达四个插口而不影响母线支撑强度。通过插接箱电流分支一插就可免遭电缆剥皮连接不安全之苦恼。如果你的产品、设备更换,将母线重新组合安装,母线插口分支始终达到你所需的位置。故使用母线配线可令您终身满意。
密集型母线槽系螺栓连接法,任何人都能轻而易举地进行操作,但扭紧接头螺栓是母线连接的保证,630A以下母线力矩必须达到8kg,800A以上力矩必须达到12kg,紧固后的检验要求用0.01mm塞尺检查。
插接箱是用户使用最为频繁,分支电流保护关键之部位。本厂插接箱具有必须分断开关,方可打开,关闭箱门及拔出式插入的防护功能,其性能可防止一切误操作行为。
本插接箱插脚采用通用件,如用户需增大分支电流,可在原箱增加插脚,更换开关即可。此外,插脚附有二块65锰弹簧钢片,确保插接200次以上仍具有良好的弹性接触。
本插接箱结构可在外并可变换方位操作,也可购买本厂操作纵杆,用户可在地面直接方便地分、合开关。 |
