HXPnR-M、C系列单极组合式滑触线
一、产品介绍

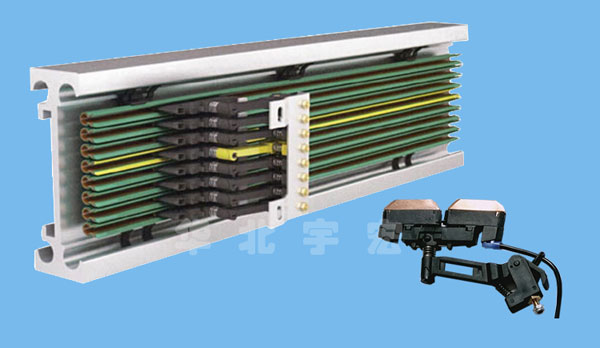

HXPnR-M、HXPnR-C系列单极组合式滑触线由M型、C型、铜导管与相配置的PVC绝缘护套、外置式集电器以及与之相对应的支架、端口、喇叭口、接头滑座等组件组合而成。该产品以其体积小、结构紧凑、性能稳定、组合自由等特点被广泛地应用于汽车、邮电、机械、化工、烟草、电器等行业的输送线、检测线作为移动供电和信号传输。

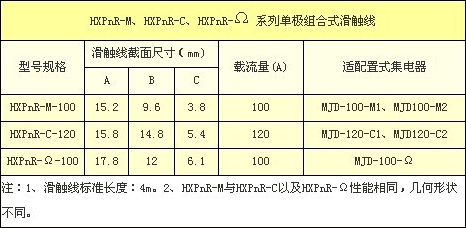

二、产品型号、规格

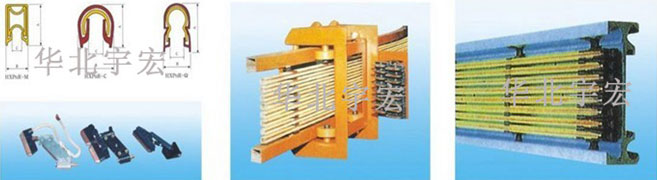

M型滑线支架是由工程塑料制成的。可以组合排列成多极、能支撑滑线，防止滑线弯曲、折断。支架分为两种，一种支架中心距为12mm，另一种支架为14mm。支架在直线段，每隔0.5m装一只，在弯道处每隔0.3m装一只。
集电器除了与母线接触的部分，都是绝缘的，既可以水平安装，又可垂直安装。有±10mm的调节量吸收运动误差，与各种极数的滑线配套使用，检查和更换都很方便。
端帽用于分段供电区和道岔接头处，在水平和垂直方向有±3mm的调节量，可以在此处引入电缆供电。
M型滑线接头能把导电母线连接起来，用螺丝紧固，防止松动，如此，可延长滑线。在每个耦合接头处都有防触电塑料护套。
供电接头能把电缆电源引入滑线，既可供电，也可以作耦合接头用。末端馈电则用末端供电接头。
安装注意事项：
1.安装集电器时应保证各集电器等高等间距,集电器与滑线之间应保证良好接触,保持固定距离,双头集电器安装距离为115mm；
2.支架有8极,10极,也可排列组合成多极,在直线段,每隔0.5米装一支,在弯道处每隔0.2米装一支；
3.伸缩接头用来调节滑线的膨胀和收缩,在滑线上每隔50米安装一处,在封闭的弧型滑线中至少要安装一处；
4.分段接头用来在不同工位处分区供电,可按实际情况设置分段位置；
5.铝合金轨道的安装支架应根据载物车的大小由用户自行设计。
|
