HXDL电缆滑线导轨

一、 产品介绍
    该产品主要用于意大利CMOAS公司为中国设计的卷烟生产线上,是CMOAS公司提供的关键件,在CMOAS设计的DM型分料传送装置,MCA系列贮仓式喂料机,SAM系列配叶柜、SAD系列贮丝柜和FIFQ系列堆寻式贮叶柜等烟草生产设备上,作为移动行车电机、电器的供电和电子装置的信号传送最为理想的产品,是各起重机厂不可缺少的配套产品,可与进口产品相互通用,也可作为设备的备用件,广泛适用于铁路道口、港口、货场、卷烟制造等一切移动式行车的输配电系统。

二、 结构特点及工作原理

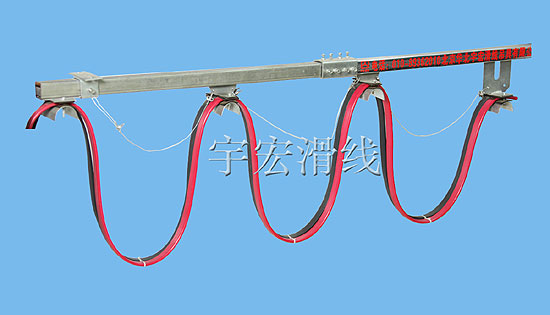

    1、该套产品由扁平电缆、携带电缆用四轮台车和导轨三大部分组成。扁平电缆采用非延燃性材料,可用于户内外和接触油污的场所,具有一定的耐气候性能,与圆电缆比具有弯曲半径小,寿命长等优点。
    轨道采用冷轧钢板一次冷拉成型,以确保轨道截面尺寸的精度,取代了角钢及其它导电方式的不安全,重量大,室内滑线积灰,室外结冰造成线路短路,影响使用的缺点,更具有国内独创特点,轨道单位长度4~6m采用耦合器连接头,可依需扩展到任意长度。
    2、工作原理:扁平电缆的始端(接现场接线盒)固定于导轨的始端固定器上,再根据现场允许运行的空间,间隔适当的长度(1-2.5mm)依次固定在携带电缆的四轮台车上,电缆未端(接用电源)固定在最后一个小车(牵引车)上。通过拔车上的弹簧拔小车往复移动,通过电缆的拖拽(长度如超过20m应考虑原用牵引绳,使电缆免受拉力)作用,带动所有的小车在轧道中任意速度自由滑动,导轨安装简便,无需调试,且无触点接触供电等优点,安全可靠。
    3、成套产品结构
    1)轨道
    轨道是携缆台车的载体。有直段也有半径大于500毫米的弧形段,直段单位长度4米(或6米),通过耦合器连接可以延展伸长。

    2)首车:首车是携缆台车的牵引力,它通过其它运动体对它的拨动需带动其后面台车的运动,四个全封闭滚动轴承作为行走轮,滑动十分灵活,可用于灰尘较大的场合。

    3)中间台车:中间携缆台车其行走轮也是全封闭轴承,压夹电缆部分采用弧形软橡胶垫层,使电缆不易损坏。首车和中间携缆台车均有防撞缓冲器,保证台车不受起动和停止时撞击。

    4)耦合接头:冷轧板轧制成形,通过螺栓止动作用,使两根连接起来,无限制延长导轨。

    5)吊架:悬吊轨道,螺栓止动,使导轨不能窜动。椭圆形安装孔可以校正轨道线性度。

    6)始端:导轨起始段,始端固定电缆,一端进入携缆台车,一端进入供电箱。

    7)末端:装于导轨的一端,阻止首车滑出轨道。

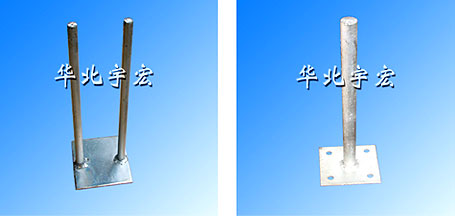

    8)拔叉:拔小车往复移动。

三、 主要技术数据:
1、 额定电压:AC750V以下。
2、 每芯导线材料和截面积:橡套扁平软电缆、多股铜芯线1.5-50mm2
3、 环境温度:-20°C~+90°C
4、 四轮台车运行速度:<90m/min
5、 四轮台车工作寿命:<3200h
6、 允许最大静负荷:150kg

四、 订货需知
1、 轨道长度(m)
根据行车实际运行距离由用户统计确定,另再加存放携带四轮台车的距离。
2、 电缆长度(m)
实际运行长度+存放小车距离+至用电器及接线盒所必需的长度。
3、 四轮台车数量
一般为轨道总长度的1/2,用户可根据允许电缆下垂空间增减四轮台车数量。
4、 耦合连接头数量:
根据轨道总长度,超过4m轨道需配件。

五、 其它配件数量:
    其数量根据移动行车的数量,由用户统计,一般每一台行车需配件一套,每套包括:
    1、 导轨止动器:1件
    2、 导轨始端电缆固定件1件
    3、 拨车架(牵动车)1件

型号 截面尺寸(mm) 单位长度
A B C & 4M
HXDL-40 40 33 14 2
HXDL-50 50 50 16 2。5 4M
HXDL-60 63 63 18 4 6M
HXDL-70 72 68 22 4

备注:
用户根据实际需要增订配件,该产品实行三包,欢迎用户来人来函订购。我厂将竭诚为用户服务,使电缆滑线导轨为移动行车的馈电技术上一个新台阶,作出我们应有的努力。
