一、 产品介绍
(一)供电安全滑触线系列产品是本厂参考国外有关资料和先进产品,并针对国内起重设施裸露滑线易发生事故的情况下创新研制生产的。该系列产品有三个类型:即复合型、方管型和拼合型安全滑触线为本厂专利产品
(专利号:ZL 2018 2 04049)。
(二)本所研制的供电安全滑触线系列产品齐全,用途广泛,可用于厂矿、库房、车站、港口码头等场所的起重机械如:电动葫芦、梁式和桥式起重机;电梯、自动化生产线和其它移动操作的导电设备。
(三)用户可根据起重机械型号正确选择适当规格的供电安全滑触线,以达到既可满足起重机械的用电,又可节电、节能、降低能耗等技术经济指标。
(四)正确选用供电安全滑触线是获得最佳技术经济效果的关键,据可靠性研究,采用本滑触线可以使系统的可靠提高两个数量级。用户在选用供电滑触线时应详细参阅本说明书,全面了解产品性能、特点等,从而获得最佳使用效果。
二、产品工作原理、特点和用途
(一) 主要部件及其工作原理

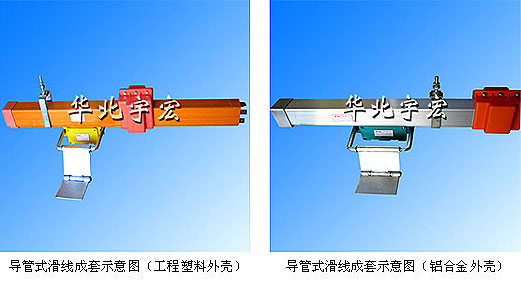

供电安全滑触线装置由导管,导电器两主要部件及一些辅助组件构成如图:

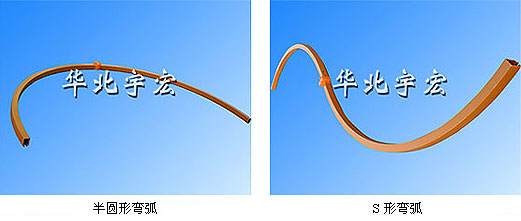

1、导管:是一根半封闭的异形管状部件,是安全滑触线的主体部分。其内部可根据需要嵌设2-9根裸体导轨作为供电导线,各导轨间相互绝缘,并与外壳绝缘,从而保证供电的安全性。并在带电检修时有效地防止检修人员触电事故。本厂生产的导管每条长度4m,可以连接成任意需要长度,普遍导管制作成直线形,也可以按特殊需求制成圆弧形等。
2、导电器是在导管内运行的一组电刷壳架,由安置在用电机构(行车、小车、电动葫芦等)上的拔叉(或牵引链条等)带动,使之与用电机构成同步运行,将通过导轨,电刷的电能传输到电动机或其它控制元件。导电器电刷的极数有3-16极与导管中导轨数相应。
(二) 产品特性
1、安全:供电安全滑触线外壳系由高绝缘性能的工程塑料制成。外壳防护等级可根据需要达到IP13.IP55级,能防护雨、雪、霜和冰冻袭击以及异物触及。产品经受多种环境条件经验。绝缘性能良好,对检修人员触及输电导管外部无任何伤害。
2、可靠:输电导轨导电性能极好,散热较快,许用电流密度高,阻抗值低,线路损失小。电刷由具有高导电性能,高耐磨性能的金属铜、碳合金材料制成。导电器移动灵活,定向性能好,有效控制了接触电弧和串弧现象。
3、经济:供电安全滑触线装置结构简单,许用电流密度高,电阻率低、电压损耗低,可节电10%左右,实现以塑代钢,以塑代铜,设计新颖,无需其它绝缘结构,无需补偿线,安装于起重机控制室同侧。节省安装材料和经费。
4、方便:供电安全滑触线装置将多极母线集合于一根导管之中,组装简便。其固定支架,连接夹、悬吊装置,均以通用件供应。装拆、调整、维修亦十分方便。
(三)用途:供电安全滑触线装置可用于电动葫芦、电动梁式和桥式起重机:堆垛机、机电产品的自动检测线,自动化生产线;移动式电动工具和其它的移动导电设备,以及厂矿、车间、办公场所内固定敷设母线槽。
安装附件

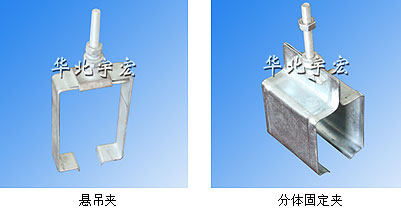

1、悬吊类

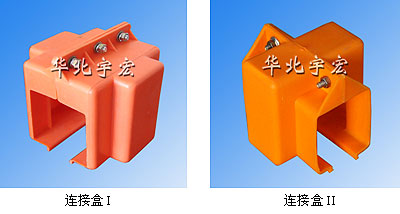

2、连接盒

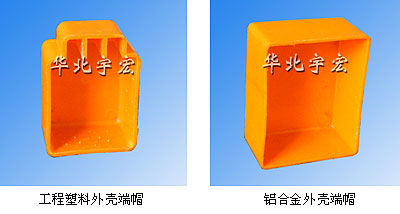

3、端帽

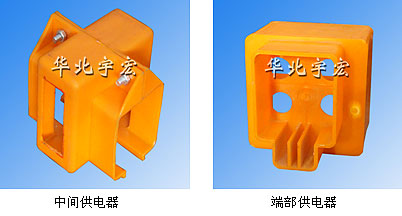

4、供电器

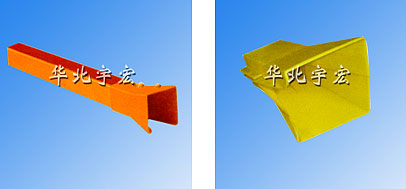

5、喇叭口

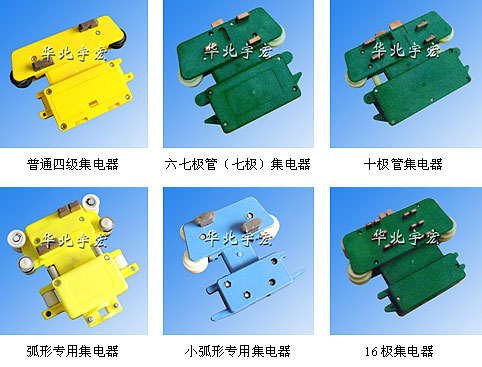

6、集电器
7、拨叉(牵引器) |
8、支架:按安装环境还可选择角钢支架 |
|
|
三、产品结构型式适用场合及型号
(一)结构型式:供电安全滑触线导管由铝合金外壳(金属型)、塑管外包铝合金外壳(复合型)、塑导管、导电器、中间连接器(供电器)、端盖(端部供电器)与其它附件组成。导管形状成方形、拼合形。
1、加强型工程塑料导管,其截面形状成方形,适用于室外,环境温度为-30度~+55度的场合,其导轨截面积有:10、16、25、35、50、70、95、140mm2等。其导轨极数有:3、4、5、7、8、16极等。其截面形状如图:
2、金属复合型导管:是在加强型号管外加一层铝合金复合外壳,以提高导管的耐温及抗老化性能,适用于环境温度-30度~+65度的室外及高温车间等场所,其截面形状如图:
3、金属性:金属型导管采用铝合金外壳并用绝缘保护材料制成,适用环境温度为-40度~+80度的场合,其截面形状如图3-4。
4、
产品规格与品种见表:
安全滑触线规格及型号
1、
加强型工程塑料管及复合型塑管外包装铝合金外壳
Smm2 |
截面积mm2 |
L级数 |
10 |
16 |
25 |
35 |
50 |
70 |
80 |
95 |
140 |
150 |
3 |
a |
a |
a |
a |
a |
a |
a |
a |
a |
a |
4 |
a |
a |
a |
a |
a |
a |
a |
|
|
|
5 |
a |
a |
a |
a |
a |
a |
a |
|
|
|
6 |
a |
a |
a |
a |
a |
a |
a |
|
|
|
7 |
a |
a |
a |
a |
a |
a |
a |
|
|
|
8 |
a |
|
|
|
|
|
|
|
|
|
16 |
a |
|
|
|
|
|
|
|
|
|
2、
金属型(铝合金外壳)
Smm2 |
截面积mm2 |
L级数 |
10 |
16 |
25 |
35 |
50 |
70 |
80 |
95 |
140 |
150 |
3 |
|
a |
a |
a |
a |
a |
a |
|
|
|
4 |
|
a |
a |
a |
a |
a |
a |
|
|
|
5 |
|
a |
a |
a |
a |
a |
a |
|
|
|
6 |
|
|
|
|
|
|
|
|
|
|
7 |
|
|
|
|
|
|
|
|
|
|
8 |
|
|
|
|
|
|
|
|
|
|
16 |
|
|
|
|
|
|
|
|
|
|
(二)
型号
1、滑触线导管型号标示法(1)(2)
2、导电器型号表示法
例:
1、
HTS-4-16/80A型安全滑触线加强型工程塑料导管4极截面积为16mm2,电流量为80A。
2、
HXTL-4-16-80/A型安全滑触线铝合金外壳4极截面积为16mm2,电流量为80A。
3、
特殊规格型号,可特殊加工制作。
(三)规格和基本参数
安全滑触线规格和基本参数表
型号 |
导轨
截面
mm2 |
导管35°C时最大连续载流量(A) |
级数 |
可分别使用级数 |
配用导电器 |
适用起重
机吨位 |
型号 |
配用数量 |
HXTS-4-10/50 |
10 |
50 |
4 |
3.4.5.6.7.16 |
JD-4-10/25 |
2 |
1-3' |
HXTS-4-16/80 |
16 |
80 |
4 |
3.4.5.6.7 |
JD-4-16/40 |
2 |
3-5' |
HXTS-4-25/120 |
25 |
120 |
4 |
3.4.5.6.7 |
JD-4-25/60 |
2 |
5-10' |
HXTS-4-35/140 |
35 |
140 |
4 |
3.4.5.6.7 |
JD-4-35/70 |
2 |
5-10' |
HXTS-4-50/170 |
50 |
170 |
4 |
3.4.5.6.7 |
JD-4-50/80 |
2 |
10-30' |
HXTS-4-70/210 |
70 |
210 |
4 |
3.4.5.6.7 |
JD-4-70/120 |
2 |
30-50' |
HXTS-4-80/230 |
80 |
230 |
4 |
3.4.5.6.7 |
JD-4-80/120 |
2 |
30-50' |
HXTS-3-95/300 |
95 |
300 |
3 |
3 |
JD-6-50/90 |
2 |
50-100' |
HXTS-3-140/400 |
140 |
400 |
3 |
3 |
JD-6-70/120 |
2 |
100' |
HXTS-3-150/420 |
150 |
420 |
3 |
3 |
JD-6-70/120 |
2 |
100' |
HXTS-16-10/50 |
10 |
50 |
16 |
8.10.12.14.16 |
JD-16-10/25 |
按需 |
|
HXTS(L)安全滑触线导轨物理参数
序号 |
导轨截面积 S |
35°C允许连续截流量(A) |
35°C百米电阻Ω |
50HZ、380V标准轨距允许载电流百米阻抗 |
|
mm2 |
w.t |
Cu |
AL |
Ω |
Ω |
TC |
25% |
40% |
100% |
1 |
10 |
18×0.56 |
50 |
|
0.1823 |
0.184 |
60 |
40 |
33 |
2 |
16 |
18×0.89 |
80 |
|
0.1140 |
0.116 |
100 |
68 |
53 |
3 |
25 |
18×1.39 |
100 |
|
0.0729 |
0.075 |
120 |
92 |
66 |
4 |
35 |
18×1.94 |
130 |
|
0.0529 |
0.055 |
170 |
128 |
86 |
5 |
50 |
18×2.78 |
185 |
|
0.0365 |
0.040 |
240 |
184 |
121 |
6 |
70 |
25×2.8 |
260 |
|
0.0260 |
0.028 |
367 |
288 |
184 |
7 |
95 |
25×3.8 |
350 |
|
0.0192 |
0.025 |
434 |
338 |
217 |
8 |
120 |
25×4.8 |
420 |
|
0.0152 |
0.022 |
553 |
435 |
276 |
9 |
400 |
45×35 |
|
800 |
0.0075 |
0.017 |
1053 |
832 |
526 |
10 |
600 |
45×35 |
|
1000 |
0.0050 |
0.015 |
1316 |
1040 |
658 |
11 |
800 |
45×35 |
|
1200 |
0.0037 |
0.014 |
1580 |
1250 |
789 |
导电器电刷物理参数
材料型号 |
电阻系数ρ
(分接触法) |
接触电压降△V |
摩擦系数
μ |
500小时磨损
mm |
TS-51/J164 |
0.1~0.35Ω.mm2 |
0.2~0.7 |
≤0.2 |
≤0.6 |
四、产品主要技术性能和使用环境
(一)主要技术性能与安全指标
序号 |
类别 |
|
1 |
极间对地绝缘电阻 |
>10MΩ |
2 |
绝缘介电强度 |
工频交流3000V、1min无击穿闪烁现象 |
3 |
外壳防护等级 |
IP13IP55 |
4 |
电热稳定性 |
20倍|额定1s |
5 |
耐化学腐蚀稳定性 |
耐酸、耐碱、耐盐雾腐蚀 |
6 |
环境指标 |
1、耐高温试验:普通型+55°C
金属复合型+65°C
2、耐低温试验-30°C
3、耐湿热试验相对湿度95%+25°C
4、大气压力86-106KPa |
7 |
阻燃性 |
自熄 |
8 |
输电导轨参数 |
符合GB3049(电线电缆导体)标准要求
电阻率≤0.02Ωmm2/(+20°C时) |
9 |
导电器 |
牵引力:F<80N;运动速度:V<200m/min |
10 |
电刷系数 |
电阻系数:0.1-0.35;
摩擦系数:0.2
接触压降:0.3-0.1V;运行2000KM,磨损量<0.7mm
电刷有效磨损:4-6mm;有效工作压力:1.8-2.3N/cm2 |
(二)使用环境条件
1、环境温度:加强型-30~+55°C
金属壳复合型-30~+65°C
金属拼合型-40~+80°C
2、大气条件:+20°C相对湿度不大于95%
3、污染等级:IP13 3级IP55
3级
4、振动与冲击:10~2000Hz加速率49m/S2
五、产品组件说明
(一)供电导管:承载电源导入的电流输送到导电器,每根导管长为4M,亦可根据需方要求订做,规格参阅表3-1
(二)导电器:在导管内与导轨滑动接触导入电流,并向其它移动式电器提供电流的装置(见图5-1)。
(三)中间进线盒:由导管的中部导入电源电流的装置(图5-2)
(四)端部进线盒:由导管的顶端导入电源电流的装置(图5-3)
(五)连接夹:位于相邻两导管连接处,作连接固定和绝缘(图5-4)
(六)定形夹:保持导管不变形(图5-5、5-6)
(七)拨叉:向导电器传递移动推力或拉力,并适度吸收传动误差和传动冲击,拨叉可根据导电器数量和型号配用(图5-7)
(八)室外安全滑触线地沟结构
六、选用产品应注意事项
(一)导管选用
1、查表法:根据负载配置总功率,负载持续率、使用环境、起重机械吨位及其额定工作电流,查表3-1或表6-1确定导管规格。
2、功率估算法
(1)根据负载特点、估算负载总功率Σp
a.n负载同时工作:Σp=Pa+Pb+...+Pn
b.n个负载不同时工作:Σp=pa+pb+pc...
其中:pa最大一个负载功率;pb、pc其余二个可能同时动作的负载功率。
(2)根据下表查供电滑触线导管承载线三相交流功率PN保证PN>Σp
负载持续率和许用环境温以系数Kt和Kε进行修正。
吊车功率——导管轨道截面速查表
吊车类型 |
起重量(t) |
额定总功率(KW) |
电动机功率 |
额定负载持续率
ε=25% |
额定负载持续率ε=40% |
主钩(KW/A) |
副钩(KW/A) |
大车(KW/A) |
小车(KW/A) |
计算电流|(A) |
导线
截面BBLX
mm2 |
导管轨道截面
mm2 |
计算电流|(A) |
40°C时导管轨道截面mm2 |
电
动
葫
芦 |
0.5 |
1.1 |
0.8/3 |
|
|
0.3/0.9 |
3 |
2.5 |
10 |
|
10 |
1 |
2.8 |
2.2/6.4 |
|
|
0.6/1.9 |
6.4 |
2.5 |
10 |
|
10 |
2 |
4.1 |
3.5/9.2 |
|
|
0.6/1.9 |
9.2 |
2.5 |
10 |
|
10 |
3 |
6 |
5/13 |
|
|
1/2.9 |
9.2 |
2.5 |
10 |
|
10 |
5 |
8.5 |
7.5/19.7 |
|
|
1/2.9 |
19.2 |
4 |
10 |
|
10 |
梁
式
吊
车 |
0.5 |
3.3 |
0.8/3 |
|
2.5/5 |
0.3/0.9 |
5 |
2.5 |
10 |
|
10 |
1 |
5 |
2.2/6.4 |
|
2.5/5 |
0.6/1.9 |
6.4 |
2.5 |
10 |
|
10 |
2 |
6.3 |
3.5/9.2 |
|
2.2/5 |
0.6/1.9 |
9.2 |
2.5 |
10 |
|
10 |
3 |
8.9 |
5/13 |
|
2.2/5 |
1.7/3.7 |
13 |
2.5 |
10 |
|
10 |
5 |
11.4 |
7.5/19.7 |
|
2.2/5 |
1.7/3.7 |
19.7 |
4 |
10 |
|
10 |
桥
式
吊
车 |
5 |
23.2 |
11/28 |
|
|
2.2/7.2 |
27.5 |
6 |
16 |
41 |
16 |
10 |
29.5 |
16/43 |
|
|
3.5/10 |
35 |
10 |
16 |
58 |
25 |
15/3 |
35.5 |
22/57 |
11/31 |
|
3.5/10 |
42 |
16 |
25 |
103 |
35 |
20/5 |
48.5 |
30/72 |
16/43 |
|
3.5/10 |
58 |
25 |
25 |
103 |
35 |
30/5 |
80 |
60/133 |
16/43 |
|
5/15 |
94 |
50 |
35 |
140 |
50 |
50/10 |
89.5 |
60/133 |
30/80 |
|
7.5/21 |
105 |
50 |
50 |
156 |
70 |
导管截流量修正系数
温度°C |
25 |
30 |
35 |
40 |
50 |
55 |
60 |
Kt温 |
1 |
0.94 |
0.89 |
0.82 |
0.67 |
0.53 |
0.47 |
接电持续率修正系数表
ε % |
100 |
60 |
40 |
25 |
15 |
10 |
Kε接 |
1 |
1.24 |
1.47 |
1.85 |
2.35 |
2.85 |
3、电流估算法
(1)工作电流If估算:按负载的额定工作电流选用导管,当工作温度为40°C,一般起重机;
If-Ifa+Ifb+Ifc
Ifa-最大功率电机折算或负载持续率。
Jc=100%时的工作电流
Ifb、Ifc-其余可能同时动作二只电机,Ic=100%时折算工作电流。对于大容量、多电机起重机、由下列经验公式计算。
If=Kalc+KbΣ |+A
其中:Ic-起重机其余电机总电流(Jc=25%时)
Σ
i-起重机其余电机总电流(Jc=25%时)
A-其它负载工作电流一般取10(A)
Ka、Kb-功率电流转换系数表
电流、系数、起重机类别 |
轻极(M4) |
中级(M5) |
重机(M6) |
特重机(M7) |
交流380V |
Ka |
0.6 |
0.6 |
0.9 |
0.9 |
Kb |
0.2 |
0.3 |
0.4 |
0.6 |
直流220V |
Ka |
1.2 |
1.2 |
1.8 |
1.8 |
Kb |
0.4 |
0.6 |
0.8 |
1.2 |
(2)查《吊车功率—导管轨道截面速查表》确定选用规格,保证IN>1f
IN——导管35°C时连续载流量
4、电压降校核:长度在100m以内的导管按功率或电流估算法选用后,可不进行电压降校核。
(1)电压降△U≈指标:一般起重机△U<7%,治金起重机△U<5%,其它用电设施根据产品标准要求。
(2)校核方法:三相交流负载:
△U≈173lmaxLcosψ
%
直流负载:
△U≈200lmaxL %
δSUn
δSUn
其中L-供电滑触线装置计算长度m(见供电方式)。
δ-导电率,铜取50m/Ωmm2
S-导轨截面积mm2
Un-额定工作电压
COSψ-功率因素,线绕电机取0.65,异步电机取0.5。
lmax-最大负荷电流
lmax=K起(lfa+lfb+lfc)lfa、lfb、lfc见前注释
K起一起动系数,线绕电机取2,直流电机取2-2.5
(二)供电方式
当电压降超过标准时,除选用较大一级截面导管外,可采用不同供电方式以改变计算长度L。
(三)热膨胀补偿的确定
1、室内安装:全线长程在100m以内,一般不加热膨胀补偿点,组装时在导管接头处需留间隙5mm。
2、室外安装:线路超过100m以上庆考虑热膨胀补偿点。
(1)间隙补偿法:
原理:在导管连接处的相邻导管间交错留有间隙,供热膨胀补偿延伸之用,补偿点两端应固定悬吊,其余浮动悬吊。每段导管的补偿间隙如下:
|
|
热膨胀补偿表
安装时环境温度°C |
-20 |
-10 |
0 |
10 |
20 |
30以上 |
补偿间隙a(mm) |
12 |
10 |
8 |
6 |
4 |
2 |
|
热膨胀补偿表
全年温差△t |
Lmax |
20°C |
30m |
30°C |
22m |
40°C |
15m |
60°C |
13m |
|
补偿段确定:总长度超过100m的供电安全滑触线,考虑到整条管路的热膨胀变化,采用固定悬吊与浮动悬吊两种方式:两固定悬吊之间,称为补偿段,根据全年温差,确定补偿两侧固定悬吊的最大间距Lmax,一般不少于12cm,固定悬吊配置见下图:
(2)分离补偿法
原理:在环境温差较大,运行速度不高的情况下,可采用分离补偿法。导管在接头处分离一段距离作热膨胀补偿之用,导管分离处均套上嗽叭导入管,分离导管采取分别供电方式。
导电器由弹簧托架传动,以保持其脱离导管时的正确位置,为保证连续供电,必须采用双极导电器。补偿段设置:补偿段位于两固定悬挂中点位置,一般间隔为500mm。
安装要求
a:分离处两端必须分别供电,相位必须一致。
b:分离导管两端必须有嗽叭导入管。
c:分离处导管应较正中心线,保持同轴度1mm。
d:弹簧托架导电器其间隔距离不小于550mm。
例:全年使用环境温度-20°C-+55°C:安装时环境温度:T=18°C。试求热补偿间隙X。温差△t=75°C补偿间隙:
(四)检修段
1、原理和功能:当起重设备进入检修段时,输电导管工作段仍能通电工作,检修段和工作段采取分别供电要求相位一致,两段连接处采用绝缘隔离,当需检修起重机进入检修后,即可切断检修段电源。
2、型式
(1)连接式:在一条导管中,两段导轨之间用绝缘材料隔开。
(2)分离式
七、安装要点
(一)安装位置选择
1、安装位置尽可能靠近移动受电设施同一侧
2、安装位置尽可能避开高温热源,强光照射及其红、紫外线辐射。
3、应保证不受物体撞击和便于日后维修。
(二)支架安装方式的确定
可由厂方提供安装方式预约订做。
(三)安装前的准备工作
1、根据地形和厂方要求绘制安装示意图。无特殊情况可按下图进行准备工作。
2、支架装配,直线导管每根长4m,支架的悬吊间距按下图进行安装,亦可根据现场环境条件增减支架的间距。支架必须牢固且排列整齐美观。
3、安装检查
(1)检查导管外有无破裂、扭曲变形,导管内导轨接头是否平直光滑。
(2)导电器应灵活自如的通过导管。
(3)导电器内电刷应伸缩自如,完整无缺、且有一定弹性。
(四)安装导管
1、根据安装示意图,将导管、热膨胀补偿管、检修导管、中间供电段导管执着示意图位置顺序排好,以利工作顺利开展。
2、定形夹和悬吊夹可预先安装在每根导管上,在吊装时再调悬吊夹的抽向位置,并调导管与受电机械的运动轨道平行。在悬吊架处测量水平高度允差为2mm,水平距离允差4mm。
3、导轨连接,有折角连接及对接两种型式。接头螺钉必须旋紧,防止松动,以免在通过电流时产生过热现象;导轨内侧表面必须对合在同一平面内,使过渡平滑,将导电器在接头处反复推行时应无撞阻碍感觉,必要时可用细锉刀修整至圆滑过渡。导轨的连接重量是滑触线安装质量的关键,必须认真操作。
4、导管连接采用连接夹,连接夹的下沿嵌入导管槽内,以保证两导管对接同轴度。
5、安装端部或中间进线盒衣端盖,端部进线盒及凋盖均应以螺钉固定。
6、安装拨叉,拨叉可焊接或用螺栓固定在传动臂上,传动臂安装于导电器设施上,其表面与导管中心最近距离应保持在100mm左右。拨叉插入导电器内,应保证在全线自由上下摆动。其范围为40mm,并能吸收其它方向的传动误差和冲击。
7、接通电源试行时应注意下列事项:
(1)通电前复查全线安装情况,确认无误后,调试人员可进行入操作岗位,其他人员应撤离现场或进入安全地区。
(2)接通电源后,不急于开动起重机,观察静态通电是否正常,然后启动小车电机,试运行两分种,再启动大天车电机,以低速行驶,沿全线观察,应特别注意运动部分与支架、水泥柱等有无碰擦的可能性,若发现下述情况,应立即纠正:
a、导管有较大异动,应调整导管或修正拨叉。
b、导电器运行时有异常声响,应检查导轨连接点是否平坦。
八、维护保养及故障处理
(一)维护保养
供电滑触线在正常使用阶段,应定期检查下列有关部件:
1、检查导管内导电器的电刷磨损情况,如已超过正常磨损长度要入时更换。
2、检查导管(轨)接头,有无锈蚀与松动。各固定增值,拨叉等是否松动。
3、检查导管是否弯曲变形。
4、清除导管上积累的灰尘,清扫时不可用力过大,以防损坏塑料导管。
5、导电器中电刷磨情况,当电刷磨损到距离其极限伸出位置小于2mm时应立即更换新的电刷。
6、检查滚轮磨损状况,滚轮能确保电刷在导管上下左右的正确位置,滚轮磨损过度,亦会造成电刷磨损或继续失电现象发生。
(二)故障处理
故障现象 |
故障原因 |
处理方法 |
断电现象 |
1、电刷在导管中爬坡
2、电刷磨损已超过有效长度
3、导管接头高低不平
4、单导电器
5、导轨连接不好(松动) |
1、轻轻摇动导电器或导管、检查导电器滚轮磨损情况,更换滚轮或导电器
2、更换电刷
3、重新按要求连接导轨
4、改用双导电器
5、拧紧导轨连接螺栓 |
导管明显变形造成导电器无法移动 |
1、环境局部温度过高
2、定形夹间距过大或松脱
3、浮动悬吊夹卡死导管热膨胀无法延伸
4、缺少热膨胀补偿节 |
1、采用隔热板,室外应装遮阳板
2、增加定形夹,并进行校正
3、调节浮动悬吊夹,使导管能自由延伸
4、增加热膨胀补偿段(点) |
工作时导管晃动太大 |
1、拨叉未吸收传动误差
2、安装导管直线度不好
3、定形夹松动 |
1、修正拨叉,增加各自由度,吸收误差环节
2、校正导管的直线度
3、拧紧定形夹螺栓 |
电刷磨损太快 |
1、接头不平整
2、载流量过大,电弧灼伤
3、弹簧压力太大 |
1、按要求重新连接导轨
2、增加导电器在数量
3、减少弹簧压力 |
电刷侧面擦伤和表面有粒凹坑 |
1、导电器在导管内定位不好,滚轮磨损,拨叉传递侧向力大
2、电刷与导管接触不良产生火花灼伤
3、电流过大 |
1、更换液轮或导电器更换拨叉
2、检查导轨接头,使平整光滑,使电刷与导轨接触面积60-90%,增加导电器数量 |
导电器滑行有较大声音 |
1、接头不平整 |
1、按接头工艺要求,重新处理 |
导电器外壳有擦痕 |
1、导管变形
2、导电器在定位不好 |
1、导管开口尺寸,狭窄,应撬大槽口或增加定形夹
2、更换导电器滚轮 |
九、订货和储运
(一)订货:用户在填写订货单时,应详细写明单位名称、地址及所需供电滑触线型号、规格、数量等有关事项。
(二)储运及储存:供电滑触线主、副件分别装箱,对于易掸损的零部件,有妨震材料隔离旋转但仍应注意防止剧烈碰撞或倒置,以免损坏。供电滑触线运抵单位,暂时不安装者,其储存库记具备良好的通风、干燥,尽可能避开高温、热源和高湿度的地方。 |
